在液压系统与流体传动中，螺纹接头是最常见的连接方式之一。不同国家和地区因历史与标准体系差异，普遍使用的螺纹也各不相同。对于工程师、维修人员或国际贸易从业者来说，快速准确地识别螺纹类型，是保证系统密封性、安全性和互换性的关键。
液压接头常见的三类螺纹制式是：公制螺纹（Metric Thread）、英制螺纹（British Standard Whitworth Thread，BSP）和美制螺纹（Unified Thread，UNC/UNF）。下面我们从特征、标注方式、常见应用和识别技巧几个方面进行详细说明。
代号：M
计量单位：毫米（mm）
牙型角：60°
标注方式：通常由“M + 公称直径 × 螺距”组成。例如：
M10×1.5 → 公称直径 10mm，螺距 1.5mm 的右旋普通螺纹
M24×1.5 左 → 公称直径 24mm，螺距 1.5mm，且为左旋螺纹
常见应用：中国、日本、德国、法国等国家的机械制造、汽车工业、气动元件（如 SMC、FESTO）、液压阀块和管路系统等。
特点总结：
公制螺纹尺寸多为整数，螺距直接以毫米标注，常用于绝大多数国际设备中。
代号：BSP（常见为 G 螺纹、ZG 螺纹）
计量单位：英寸（inch）
牙型角：55°（惠氏牙型）
标注方式：直径—每英寸牙数（TPI）。例如：
G1/4 → 公称直径 1/4 英寸的平行管螺纹
G1/2 → 公称直径 1/2 英寸的平行管螺纹
ZG1/4 → 公称直径 1/4 英寸的锥管螺纹
常见应用：流体连接场景（气动管、液压管、水和煤气管路），英国及英联邦国家设备，部分老式机床和进口设备。
特点总结：
英制螺纹习惯用分数表示直径（如 1/4, 3/8, 1/2），以 TPI 表示螺距，常出现在水、气、油等管道接头上。
代号：UNC、UNF、UNEF 等
计量单位：英寸（inch）
牙型角：60°
标注方式：直径—每英寸牙数 + 螺纹系列。例如：
1/4″-20 UNC → 公称直径 1/4 英寸，每英寸 20 牙，粗牙系列
3/8″-24 UNF → 公称直径 3/8 英寸，每英寸 24 牙，细牙系列
常见应用：美国、加拿大等北美国家制造的设备；航空航天、军工、汽车零部件等对精度和强度要求高的领域。
特点总结：
美制螺纹与英制一样用英寸和 TPI 表示，但螺纹角度与公制相同（60°）。UNC 常用于通用连接，UNF 用于高精度连接。
看标注
M 开头 → 公制螺纹
G 或 ZG → 英制管螺纹
分数直径 + UNC/UNF → 美制螺纹
看计量单位
公制以毫米表示直径与螺距
英制、美制以英寸为单位，螺距用 TPI（每英寸牙数）
看牙型角
公制：60°
英制：55°（部分特殊情况 60°）
美制：60°
测螺距
公制螺距多为整数或能被 5 整除（如 1、1.5、2mm）
英制、美制螺距需数牙数（TPI），常见 16牙/20牙/24牙等
观察外观
英制螺纹牙形相对较深、牙距大
公制螺纹则比较细密均匀
美制螺纹与公制相似，但需结合标注或 TPI 区分
| 项目 | 公制螺纹 (Metric) | 英制螺纹 (BSP) | 美制螺纹 (UNC/UNF) |
|---|---|---|---|
| 单位 | 毫米（mm） | 英寸（inch） | 英寸（inch） |
| 螺距表示 | 毫米（mm） | TPI（牙数/英寸） | TPI（牙数/英寸） |
| 牙型角 | 60° | 55° | 60° |
| 常见标注 | M10×1.5 | G1/4、ZG1/2 | 1/4″-20 UNC |
| 常用地区 | 亚洲、欧洲 | 英国、英联邦 | 美国、加拿大 |

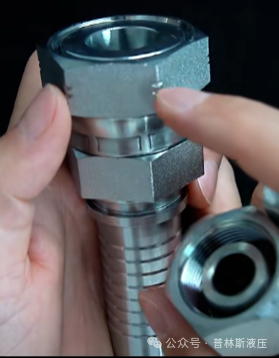

扣压接头螺纹的螺帽处有两条横杠的是美制螺纹
扣压接头螺纹的螺帽处有以条横杠的是英制螺纹
扣压接头螺纹的螺帽处没有横杠的是公制螺纹
